  • A42F/AH42F安全回流閥

A42F/AH42F安全回流閥

  • 所屬類別:安全閥系列
  • 產品名稱:A42F/AH42F安全回流閥
  • 產品標簽:AH42F全啟封閉式安全回流閥,AH42F液化石油氣安全回流閥,彈簧式安全閥
  • 更新時間:2021/2/17 22:50:09
  • 訪問統計:

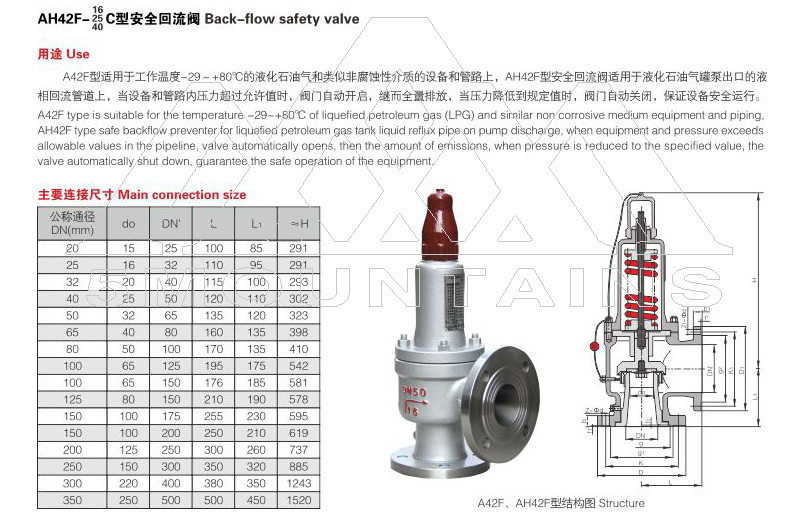

  • A42F/AH42F安全回流閥適用于工作溫度-29-+80℃的液化石油氣和類似非腐蝕性介質的設備和管路上,A42F/AH42F安全回流閥適用于液化石油氣罐泵出口的液相回流管道上,當設備和管路內壓力超過允許值時,閥門自動開啟,繼而全量排放,當壓力降低到規定值時,閥門自動關閉,保證設備安全運行。

    AH42F安全回流閥

    A42F/AH42F安全回流閥 主要零部件材料

    NO. 零件名稱Name of part AH42F-C A42F-C Materials
    1 閥座Nozzle 2Cr13
    2 閥體Body WCB
    3 調節圈Adjusting ring 2Cr13
    4 Disc holder 2Cr13
    5 閥瓣Disc 2Cr13+PTFE
    6 導向套Guide sleeve 2Cr13
    7 閥蓋Bonnet ZG230-450
    8 彈簧Spring 50CrVA
    9 閥桿Stem 2Cr13
    10 調整螺桿Adjusting bolt 45
    11 閥帽Cap ZG200-400

    A42F/AH42F安全回流閥外形尺寸和連接尺寸

    Type (DN) do D K g g1  b f f1 Z- d DN' D1  k1  g2  b1  f' Z1-    d1      L     L1      H
    AH42F-16C A42F-16C 20 15 105 75
    55 16 2
    4-14 25 115 85 65 16 2 4-14 110 95 378
    25 16 115 85
    65 16 2
    4-14 32 140 100 78 18 2 4-18 110 95 378
    32 20 140 100
    78 18 2
    4-18 40 150 110 85 18 3 4-18 115 100 378
    40 25 150 110
    85 18 3
    4-18 50 165 125 100 20 3 4-18 120 110 406
    50 32 165 125
    100 20 3
    4-18 65 185 145 120 20 3 4-18 135 120 450
    65 40 185 145
    120 20 3
    4-18 80 200 160 135 20 3 8-18 160 140 520
    80 50 200 160
    135 20 3
    8-18 100 220 180 155 22 3 8-18 170 135 525
    100 65 220 180
    155 22 3
    8-18 125 250 210 185 22 3 8-18 195 175 690
    125 80 250 210
    185 22 3
    8-18 150 285 240 210 24 3 8-23 210 190 780
    150 100 285 240
    210 24 3
    8-23 175 310 270 240 26 3 8-23 255 230 838
    200 125 340 295
    265 26 3
    12-23 250 405 355 320 30 3 12-26 300 260 992
    250 150 405 355
    320 30 3
    12-26 300 460 410 375 30 4 12-26 350 320 1,266
    300 220 460 410
    375 30 4
    12-26 400 580 525 485 36 4 16-30 370 350 1,283
    350 250 520 470
    435 34 4
    16-26 500 715 650 608 44 4 20-34 500 450 1,520
    400 280 580 525
    485 36 4
    16-30 500 715 650 608 44 4 20-34 500 450 1,530
    AH42F-25
    A42F-25
    20 15 105 75
    55 16 2
    4-14 25 115 85 65 16 2 4-14 110 95 378
    25 16 115 85
    65 16 2
    4-14 32 140 100 78 18 2 4-18 110 95 378
    32 20 140 100
    78 18 2
    4-18 40 150 110 85 18 3 4-18 115 100 378
    40 25 150 110
    85 18 3
    4-18 50 165 125 100 20 3 4-18 120 110 406
    50 32 165 125
    100 20 3
    4-18 65 185 145 120 20 3 4-18 135 120 450
    65 40 185 145
    120 22 3
    8-18 80 200 160 135 20 3 8-18 160 140 520
    80 50 200 160
    135 22 3
    8-18 100 220 180 155 22 3 8-18 170 135 525
    100 65 230 190
    160 24 3
    8-23 125 250 210 185 22 3 8-18 195 175 690
    125 80 270 220
    188 28 3
    8-26 150 285 240 210 24 3 8-23 210 190 780
    150 100 300 250
    218 30 3
    8-26 175 310 270 240 26 3 8-23 255 230 838
    200 125 360 310
    278 34 3
    12-26 250 405 355 320 30 3 12-26 300 260 992
    250 150 425 370
    332 36 3
    12-30 300 460 410 375 30 4 12-26 350 320 1,266
    300 220 485 430
    390 40 4
    16-30 400 580 525 485 36 4 16-30 370 350 1,283
    AH42F-40
    A42F-40
    20 15 105 25 51 55 16 2 4 4-14 25 115 85 65 16 2 4-14 110 95 378
    25 16 115 85 58 65 16 2 4 4-14 32 140 100 78 18 2 4-18 110 95 378
    32 20 140 100 66 78 18 2 4 4-18 40 150 110 85 18 3 4-18 115 100 378
    40 25 150 110 76 85 18 3 4 4-18 50 165 125 100 20 3 4-18 120 110 406
    50 32 165 125 88 100 20 3 4 4-18 65 185 145 120 20 3 4-18 135 120 450
    65 40 185 145 110 120 22 3 4 8-18 80 200 160 135 20 3 8-18 160 140 520
    80 50 200 160 121 135 22 3 4 8-18 100 220 180 155 22 3 8-18 170 135 525
    100 65 235 190 150 160 24 3 4.5 8-23 125 250 210 185 22 3 8-18 195 175 690
    125 80 270 220 176 188 28 3 4.5 8-26 150 285 240 210 24 3 8-23 210 190 780
    150 100 300 250 204 218 30 3 4.5 8-26 175 310 270 240 26 3 8-23 255 230 838
    200 125 375 320 260 282 38 3 4.5 12-30 250 405 355 320 30 3 12-26 300 260 992
    250 150 450 385 313 345 42 3 4.5 12-34 300 460 410 375 30 4 12-26 350 320 1,266
